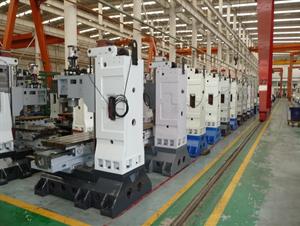

滑動導軌系列立式數控銑床、加工中心光機（齒輪頭）配置

滑動導軌系列立式數控銑床、加工中心光機（齒輪頭）是指：頭部為整體式的齒輪頭，既：主軸采用精密齒輪傳動，實現高低速液壓自動換擋、液壓打刀的銑頭；X、Y、Z三向?qū)к壘鶠榇慊?/span>-貼塑滑動導軌副；無_電機、電器、電箱及外圍鈑金件的主機。按_、國內相關標準裝配、檢驗、油漆完工。

主要配置：

1）              樹脂砂鑄件。

2）              進口滾珠絲桿（臺灣銀泰、臺灣上銀、德國IF、西班牙BSG、英國HPS）      及精密鎖緊螺母（臺灣盈錫）。

3）              油漆：可根據客戶要求（色板）配置，噴涂油漆顏色。

4）              整體式齒輪頭：（國產）。

5）              齒輪副：5級精密齒輪（合資）。

6）              松夾刀限位開關、高低速換檔接近開關、主軸準停定位開關。

7）              液壓站（套/合資）：油泵（臺灣）、直接式三相電機（臺灣）、電磁換向閥

      （臺灣）、溢流閥（臺灣）、耐震壓力表（臺灣）。

8）              高壓油管件及接頭（齒輪頭與液壓站相連接部分）。（1套）

9）              絲桿專用進口軸承（NSK、FAG、NTN）。

10）         X、Y、Z（下）不銹鋼導軌防護（臺灣引興、上海振飛）,其中TOM-1060 及TOM-1580的Z向?yàn)樽o(hù)板防護。

11）         國產電動潤滑系統（日華、貝奇爾）。

12）         國產冷卻水系統（無：水泵、水箱等）。

13）         國產空氣冷卻管線一套（無：空壓機、油水分離器）。

14）         主軸箱體平衡系統只可選用重錘。

注：客戶可自行選配油冷機，但是_與液壓站相連（已留出接口），不能直接與齒輪頭相連接以免造成頭部損壞。
