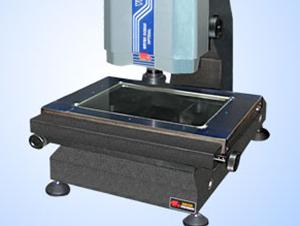

VMS-5030標準型二次元影像測量儀產品介紹 VMS-5030標準型二次元影像測量儀，是我公司推出的_標準型2D光學影像測量儀，采用高清晰度彩色CCD，采用我公司自主研發的MCINS手動版測量軟件，具備基本的點、線、圓、距離、角度等基本測量功能及多坐標功能，能滿足基本的二次元測量需求；此外測量數據可輸入EXCEL、WORD、TXT中或者將測量圖形輸出至DXF文檔做CAD設計。 VMS-5030標準型二次元影像測量儀產品特點 ◆花崗石底座，機構_變形 ◆X、Y、Z軸裝有光柵尺，定位_ ◆變焦物鏡倍率（美國NAVITAR）：0.7~4.5X         ◆LED冷光源（表面光和輪廓光）避免工件受熱變形 ◆ MCINS手動版軟件 ◆由二坐標工作臺、光柵尺與數據處理器組成數字元測量及數據處理系統 ◆儀器具有多種數據處理、顯示、輸入、輸出功能,特別是工件擺正功能非常實用 ◆儀器備有RS232接口,與計算機連接后,采用專門測量軟件，可通過計算機對測繪圖形進行處理及輸出 VMS-5030標準型二次元影像測量儀技術參數 MODEL VMS-1510 VMS-2010 VMS-2515 VMS-3020 VMS-4030 VMS-5030 X/Y/Z軸 量測行程 150×100×175 200×100×175 250×150×175 300×200×175 400×300×175 500×300×175 外形尺寸 540×560×850 540×560×850 760×600×900 760×600×900 970×670×940 970×770×940 機臺底座材料 高精度花崗石 照明系統 表面光源與透射光源均用LED，亮度可調 CCD 高清晰度彩色CCD X,Y軸量測精度 （3+L/200）um 放大倍率 Step Zoom光學放大率：0.7--4.5X，影像放大率：30--230X 光學尺解析度 1 um 重復性 2 um 操作方式 手動 電源供給 110V/220V 合適溫度/濕度 溫度：25℃±5℃，濕度：45%--75% 保修期 一年 選購件 組裝電腦、品牌電腦、儀器桌、測高數據盒、2.5D測量軟件
