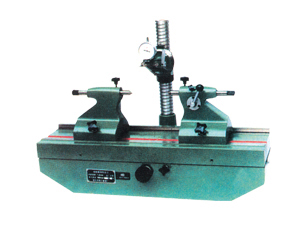

齒輪跳動檢查儀
齒輪跳動檢查儀主要用于齒輪加工現場或車間檢查站測量圓柱齒輪或圓錐齒輪的徑向跳動誤差，△Fr同時也可以用于測量回轉類零件的徑向跳動誤差。齒輪跳動檢測儀測定齒圈徑向跳動△Fr，在齒輪一轉范圍內，測頭在槽齒內或齒輪上，與齒高中部雙面接觸，測頭相對于齒輪軸線的_接觸，為此，齒圈徑向跳動的檢查是借具有原始齒條形的測量時進行。
產地：滄州>泊頭市
供應商：泊頭市鴻信德精密機械裝備廠
技術熱線：13931792655
齒輪跳動檢查儀詳細內容介紹
齒輪跳動檢查儀用于檢查6級或6級以下精度圓柱，圓錐外齒和齒輪及蝸輪蝸桿的徑向跳動或端面跳動。
齒輪跳動檢查儀使用范圍：本儀器主要用于齒輪加工現場或車間檢查站測量圓柱齒輪或圓錐齒輪的徑向跳動誤差，△Fr同時也可以用于測量回轉類零件的徑向跳動誤差。導軌面采用磨削后刮研工藝，精度高，美觀耐用。
被測齒輪模數0.3-2mm1-6mm | 齒輪_直徑150-2mm300mm | 1-6mm |
測架轉動范圍±0° | 指示表分度值0.001mm | 0.3mm-2mm |
儀器示值變化在10次測量過程中不大于下列規定 測光滑表面 測齒輪: ▲不用杠桿1μm ▲用杠桿2μm▲不用杠桿3μm | 定做:可加長、加高 | |
齒輪跳動檢查儀的使用：
安置在儀器底座上的臺面，可膠林手輪通過齒條傳動機構作縱向移動，并借助膠木螺母固定之。在臺面上的左右奇頂針架可沿臺面上基面作縱向移動，并可用膠木螺帽固定。頂針?biāo)砷_膠木螺釘后可在頂針架孔內移動。在右頂針架上還可用膠膠木螺釘緊固頂針后借助于手柄作彈簧頂針用。轉動升降螺母，可使測量座連同測量支架和千分表沿立柱上下移動。使測頭與被測表面接觸或離開。并用膠木螺釘使之固定在適當?shù)牟课?。松開固緊螺釘測量支架可相對于測量座在垂直平面內做±900的轉動。表架可利用手柄抬起或放下。
安置在儀器底座上的臺面，可膠林手輪通過齒條傳動機構作縱向移動，并借助膠木螺母固定之。在臺面上的左右奇頂針架可沿臺面上基面作縱向移動，并可用膠木螺帽固定。頂針?biāo)砷_膠木螺釘后可在頂針架孔內移動。在右頂針架上還可用膠膠木螺釘緊固頂針后借助于手柄作彈簧頂針用。轉動升降螺母，可使測量座連同測量支架和千分表沿立柱上下移動。使測頭與被測表面接觸或離開。并用膠木螺釘使之固定在適當?shù)牟课?。松開固緊螺釘測量支架可相對于測量座在垂直平面內做±900的轉動。表架可利用手柄抬起或放下。
